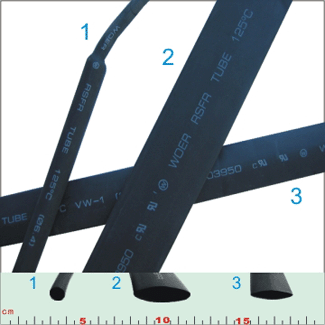

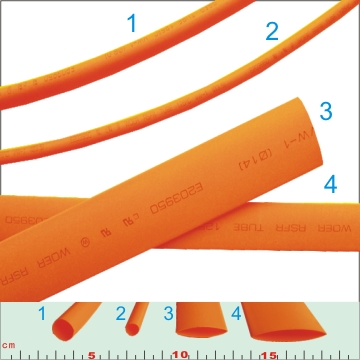

无卤阻燃热缩管RSFR-125H(2:1

无卤阻燃热缩管RSFR-125H(2:1)

无卤环保阻燃热缩管采用高能电子束轰击交联的环保性聚烯烃热缩材料制成,属于环境友好型，燃烧时不产生毒气及有害物质，具有阻燃、绝缘、环保、柔软收缩快、性能稳定等诸多优点。通过600V/300V认证

UL认证号：E203950

CSA认证号：220127

产品特点:

● 无卤、低烟、无毒、阻燃

● 收缩比例：2：1

● 收缩温度：84℃～120℃

● 额定温度：-55℃～125℃

● 柔软、收缩快、性能稳定

产品用途：

1、功能用途：电绝缘、焊点防锈防腐、机械防护

2、应用领域：电子、通信、汽车、船舶、飞机制造等行业

产品参数PDF下载

执行标准

a.产品标准：UL224,CAN/CSA C22.2 NO198.1-99

b.环保标准：RoHS，SONY-SS0025

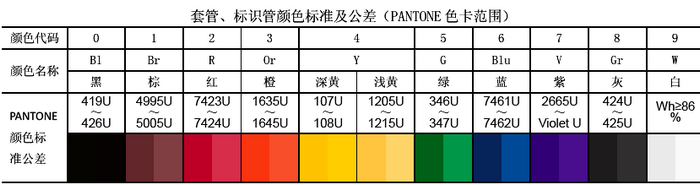

c.颜色标准：有黑、棕、红、橙、黄、绿、蓝、紫、灰和白十种标准颜色,

无卤阻燃热缩管FSFR-125H理化电气性能

性能		单位	性能指标	测试方法/条件
拉伸强度		MPa	≥10.4（老化前）	GB/T 1040
拉伸强度		MPa	≥7.3（老化后）	158℃×168h
断裂伸长率		%	≥200（老化前）	GB/T 1040
断裂伸长率		%	≥100（老化后）	158℃×168h
耐热冲击		-	不发粘，不龟裂	250℃×4h
抗冷弯曲		-	不龟裂	-30℃×4h
击穿强度		kv/mm	≥15	GB/T 1408
耐电压	额定电压600V	-	通过	2500V，60s不击穿
耐电压	额定电压300V	-	通过	1500V，60s不击穿
体积电阻率		Ω.cm	≥1×10¹⁴	GB/T 1410
抗腐蚀性		-	通过	158℃×168h
铜安定性		-	通过	158℃×168h
阻燃性		-	通过	VW-1

无卤阻燃热缩管FSFR-125H规格表

规格	收缩前尺寸（mm）		收缩后尺寸（mm）		标准包装	适用范围
规格	内径	壁厚	内径	壁厚	米/盘	适用范围
φ0.6	0.9±0.2	0.20±0.05	≤0.40	0.33±0.10	200	0.5～0.7
φ0.8	1.1±0.2	0.20±0.05	≤0.50	0.33±0.10	200	0.6～0.8
φ1.0	1.5±0.2	0.20±0.05	≤0.65	0.36±0.10	200	0.75～0.9
φ1.5	2.0±0.2	0.20±0.05	≤0.85	0.36±0.10	200	0.95～1.4
φ2.0	2.5±0.2	0.25±0.05	≤1.00	0.45±0.10	200	1.1～1.8
φ2.5	3.0±0.2	0.25±0.05	≤1.30	0.45±0.10	200	1.4～2.3
φ3.0	3.5±0.2	0.25±0.05	≤1.50	0.45±0.10	200	1.6～2.7
φ3.5	4.0±0.2	0.25±0.05	≤1.80	0.45±0.10	200	1.9～3.2
φ4.0	4.5±0.2	0.25±0.05	≤2.00	0.45±0.10	200	2.1～3.6
φ4.5	5.0±0.2	0.30±0.08	≤2.30	0.56±0.10	100	2.4～4.0
φ5.0	5.5±0.2	0.30±0.08	≤2.50	0.56±0.10	100	2.6～4.5
φ5.5	6.0±0.2	0.30±0.08	≤2.75	0.56±0.10	100	2.85～5.0
φ6.0	6.5±0.2	0.30±0.08	≤3.00	0.56±0.10	100	3.1～5.4
φ7.0	7.5±0.3	0.30±0.08	≤3.50	0.56±0.10	100	3.7～6.3
φ8.0	8.5±0.3	0.30±0.08	≤4.00	0.56±0.10	100	4.2～7.2
φ9.0	9.5±0.3	0.30±0.08	≤4.50	0.56±0.10	100	4.7～8.0
φ10	10.5±0.3	0.30±0.08	≤5.00	0.56±0.10	100	5.2～9.0
φ11	11.5±0.3	0.30±0.08	≤5.50	0.56±0.10	100	5.7～10
φ12	12.5±0.3	0.30±0.08	≤6.00	0.56±0.10	100	6.2～11
φ13	13.5±0.3	0.35±0.10	≤6.50	0.69±0.10	100	6.7～12
φ14	14.5±0.3	0.35±0.10	≤7.00	0.69±0.10	100	7.3～13
φ15	15.5±0.4	0.35±0.10	≤7.50	0.69±0.10	100	7.8～14
φ16	16.5±0.4	0.35±0.10	≤8.00	0.69±0.10	100	8.3～15
φ17	17.5±0.4	0.35±0.10	≤8.50	0.69±0.10	100	8.8～16
φ18	19.0±0.5	0.35±0.10	≤9.00	0.69±0.10	100	9.3～17
φ20	22.0±0.5	0.40±0.12	≤10.0	0.83±0.15	100	10.4～19
φ22	24.0±0.5	0.40±0.12	≤11.0	0.83±0.15	100	11.4～21
φ25	26.0±0.5	0.45±0.15	≤12.5	0.89±0.15	50	12.9～24
φ28	29.0±0.5	0.45±0.15	≤14.0	0.89±0.15	50	14.4～27
φ30	31.5±1.0	0.50±0.15	≤15.0	1.00±0.15	50	16～29
φ35	36.5±1.0	0.50±0.15	≤17.5	1.00±0.15	50	18～34
φ40	41.5±1.0	0.55±0.15	≤20.0	1.00±0.15	50	21～39
φ45	46.5±1.0	0.55±0.15	≤22.5	1.00±0.15	25	23.5～44
φ50	≥50	0.55±0.15	≤25.0	1.10±0.15	25	26～49
φ60	≥60	0.60±0.15	≤30.0	1.20±0.15	25	35～55
φ70	≥70	0.65±0.15	≤35.0	1.30±0.20	25	40～65
φ80	≥80	0.65±0.15	≤40.0	1.30±0.20	25	45～75
φ90	≥90	0.65±0.15	≤45.0	1.30±0.20	25	50～85
φ100	≥100	0.65±0.20	≤50.0	1.30±0.20	25	55～95
φ120	≥120	0.65±0.20	≤60.0	1.30±0.20	25	65～115
φ150	≥150	0.65±0.20	≤70.0	1.30±0.20	25	80～145
φ180	≥180	0.65±0.30	≤90.0	1.30±0.30	25	95～175
φ210	≥210	0.65±0.30	≤105.0	1.30±0.30	25	110～205
φ230	≥230	0.65±0.30	≤115.0	1.30±0.30	25	120～225
φ250	≥250	0.65±0.30	≤125.0	1.30±0.30	25	130～240
